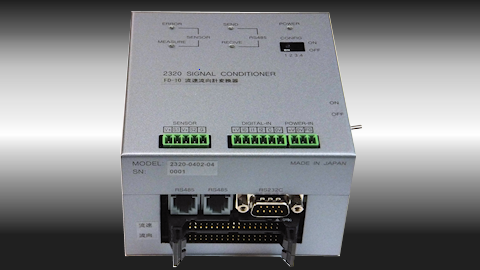

2320-04xx Signal Coverter

2320-04xx シグナルコンバータは流速流向計からの流速アナログ信号と流向接点信号を デジタルデータに変換してRS485通信で上位機器に伝送する装置です.
BCD出力機能を搭載した機種があります.
BCD出力は本装置で測定した値ではなく上位機器から伝送されたデータを出力します.
水位計等の増設BCD出力装置として使用することも可能です.

Related Categories

€Dataloggers

Model

  • 2310-0401-04 : Standard Model : Analog Input
  • 2310-0402-04 : BCD output Model : Analog Input

Specifications

  • Platform : Platform 1 16bit CPU H8S
  • Analog inputs: 2CH 12bit
  • Digital Input : x 3port
  • Sensor Power Output : DC12V±5% 250mA max

Specifications

  • RS485 19200bps 8-bit non parity 1 stop
  • RS232C 19200bps 8-bit non parity 1 stop

Specifications

  • Outputs :
    BCD1 : -00.00 ~ +99.99m/sec
    BCD2 : Flow direction
  • Opr.Voltage : DC9V ~ DC18V
  • Opr.Current : 0.11A/DC12V
