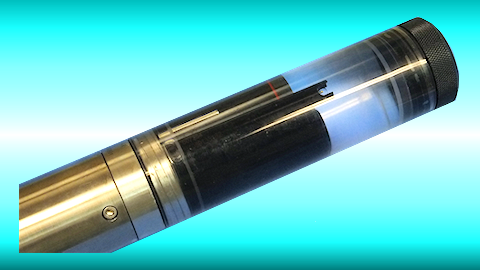

Quanta･G Transmitter
Quanta･GトランスミッターはHydolabブランドのSDI-12インタフェース水質センサーです．
pHセンサーを実装してpHセンサーとして使用します．
Related Categories
Specifications
- pH Range : 0(2) ~ 12(14)units
- pH Accuracy : ±0.2units
- pH Resolution : 0.01units
- Temp Range : -5°C ~ 50°C
- Temp Accuracy : ±0.2°C
- Temp Resolution : 0.01°C
Specifications
- Interface : SDI-12 Protocol Version1.3
- Supplay Voltage Range : DC7V ~ DC14V
- Current consumption : Typical
Standby 0.35mA
Operating <40mA / DC12V - Operating Temperature : -5°C ~ 50°C
Specifications
- Diameter : 4.5cm
- Length : 38.1cm
- Weight : 1.9Kg

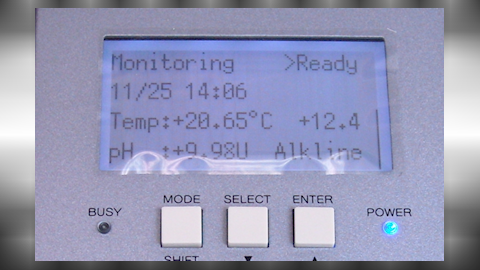

2310-03xx pH Measurements
2310-03xx pH水質計はSDI-12インタフェースのQuanta･G(Transmitter)水質計の制御と測定を行い
pHと温度を測定してMMCカードに測定データを記録する装置です．
設定された範囲を越えるpH測定時とセンサー異常で接点を出力します．
１度出力された出力は正常値に戻るまで保持されます．（出力はワンショットです．）
通常の測定と警報出力測定値を越えている警戒測定での測定間隔を別々に設定できます．
拡張機能で測定結果を電流出力またはBCD出力することができます．
SDI-12センサ－をパソコン等に接続するSDI12 - RS232C変換器として使用できます．
低消費電流バッテリー専用機種と長期設置計測用絶縁電源内蔵機種を選択できます．
Related Categories
Model
- 2310-0301-01 : Standard model (With alarm output)
- 2310-0302-01 : BCD output model(With alarm output)
- 2310-0303-01 : 4 ~ 20mA Current Output model(With alarm output)
- TYPE1 : 低消費電流バッテリー運用機種
- TYPE2 : 長期安定測定用絶縁電源内蔵機種
Specifications
- Platform : Platform 1 16bit CPU H8S
- Sensor : Quanta･G(Transmitter)
- Interface : SDI-12 Protocol Version1.3
- Reading : pH,Temp,Sensor Voltage
Specifications(Communications)
- RS485 19200bps 8-bit non parity 1 stop
- RS232C 19200bps 8-bit non parity 1 stop
- SDI-12 1200bps 7-bit even parity 1 stop
Specifications(Operating Power)
- Opr.Voltage : TYPE1 DC7V ~ DC14V
- Opr.Current : TYPE1 14mA/60mA DC12V
- Opr.Voltage : TYPE2 DC9V ~ DC18V
- Opr.Current : TYPE2 60mA/180mA
Automatic measurement mode
- Measure Interval : 1,5,10,15,30,60 min
- Senseor Connection : Direct,Radiomodem
- Measurement Command : M
- Alarm output1 : 2.00~min，max~12.00
- Alarm output2 : pH < 2.00 ，pH > 12.00
- Digital output : Oneshot(2seconds)
Manual operation
- Initializing Mode : センサー初期化モード
- Caliblating Mode : センサー校正モード
