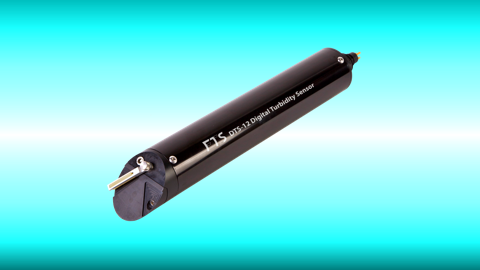

Specifications
- Sensor : Temperature
Encapsulated thermistor - Sensor : Turbidity
Optical nephelometer(sidescatter) - Range : 0 ~ 1500NTU
- Accuracy : Turbidity(@25°C)
±2% of reading(0~399NTU)
±4% of reading(400~1,600NTU)
Zero offset : ±0.2NTU
Resolution : 0.01NTU
Temp.coefficient(0~40°C) : < -0.3%/°C - Accuracy : Temperature : ±0.20°C
Specifications
- Supplay Voltage Range :
DC9.6V ~ DC16V - Current consumption : Typical
Standby 0.35mA
Operating 50mA
Motor wiping 200mA - Interface : SDI-12 Protocol Version1.3
- Depth rating : 30m
- Wipe time : 5seconds(normal)
- Operating Temperature : 0°C ~ 40°C
Specifications
- Communication protocol :
SDI-12 version1.3 - AD Converter : 16bit 20sample/sec
- Measurements Returned :
100samples/data
Mean,Variance,Median,BES,Minb,Max,Temperature - Dimensions : 30.48cm x 5.08cm
- Weight : 604g

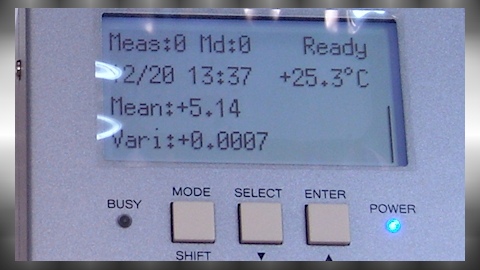

2310-01xx-01 Turbidity Logger
2310-01xx 濁度センサーコントローラ・ロガーはSDI-12インタフェースの濁度センサー(FTS DTS-12
Turbidity Sensor)のコントロールと測定を行いMMCカードに測定データを記録する装置です．
手動モードでセンサーのアドレス設定やコマンドテストが可能です．
無線モデムによりセンサーを遠隔設置することが可能です．
拡張機能で測定結果を電流出力またはBCD出力することができます．
SDI-12センサ－をパソコン等に接続するSDI12 - RS232C変換器として使用できます．
Related Categories
Model
- 2310-0101-01 : Standard model (With no extension)
- 2310-0102-01 : BCD output model
- 2310-0103-01 : 4 ~ 20mA Current Output model
Specifications
- Platform : Platform 1 16bit CPU H8S
- Sensor : FTS DTS-12 Turbidity Sensor
- Sensor Interface : SDI-12 Version1.3
- Opr.Voltage : DC9V ~ DC18V
- Opr.Current : 0.14A ~ 0.38A /DC12V
Specifications(Communications)
- RS485 19200bps 8-bit non parity 1 stop
- RS232C 19200bps 8-bit non parity 1 stop
- SDI-12 1200bps 7-bit even parity 1 stop
Specifications(2310-0103-01)
- Current Output1(Selected) :
0.00NTU(4mA) ~ 1600.00NTU(20mA) - Current Output1(Selected) :
0.00NTU(0mA) ~ 200.00NTU(20mA) - Current Output2 :
-5.0°C(4mA) ~ 50.0°C(20mA)
Automatic measurement mode
- Measure Interval : 1,5,10,15,30,60 min
- Senseor Connection : Direct,Radiomodem
- Measurement Command : M1,M2
Manual operation
- Sensor Power ON
- Sensor Power OFF
- Sensor connection
- Address Change Command
- Identify Command
- Measurement Command : M0
- Measurement Command : M1
- Measurement Command : M2
- Measurement Command : M3
- Measurement Command : M4
- Send Data Command : D0
- Send Data Command : D1
- Wipe Command : M8

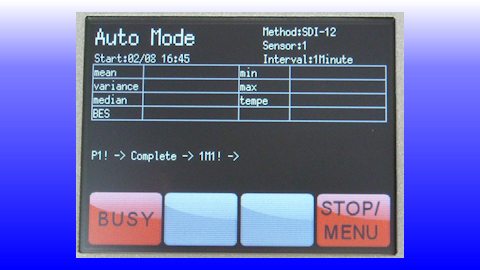

2330-0101-01 Turbidity Logger
2310-0101-01 濁度センサーコントローラ・ロガーはSDI-12インタフェースの濁度センサー(FTS DTS-12
Turbidity Sensor)のコントロールと測定を行いMMCカードに測定データを記録する装置です．
手動モードでセンサーのアドレス設定やコマンドテストが可能です．
LANポートを情報コンセントに直接接続してネットワークによるデータ収集を行います．
ウェブサーバー機能を内蔵していますのでブラウザから設定と状態表示を行えます．
センサーは直接接続と無線モデムによる遠隔接続が可能です．
Related Categories
Model
- 2330-0101-01 : Standard model (With no extension)
Specifications
- Platform : Platform 32bit RISC CPU SH2
- Sensor : FTS DTS-12 Turbidity Sensor
- Sensor Interface : SDI-12 Version1.3
- Opr.Voltage : DC9V ~ DC18V
- Opr.Current : 0.3A /DC12V
Specifications(Communications)
- LAN 10BASE-T IEEE 802.3 Ethernet port
- USB 2.0 full-speed Slave
- RS485 19200bps 8-bit non parity 1 stop
- RS232C 19200bps 8-bit non parity 1 stop
- SDI-12 1200bps 7-bit even parity 1 stop
Specifications(Other)
- Built-in HTTP Web server : HTTP
Automatic measurement mode
- Measure Interval : 1,5,10,15,30,60 min
- Senseor Connection : Direct,Radiomodem
- Measurement Command : M1,M2
Manual operation
- Sensor Power ON
- Sensor Power OFF
- Sensor connection
- Address Change Command
- Identify Command
- Measurement Command : M0
- Measurement Command : M1
- Measurement Command : M2
- Measurement Command : M3
- Measurement Command : M4
- Send Data Command : D0
- Send Data Command : D1

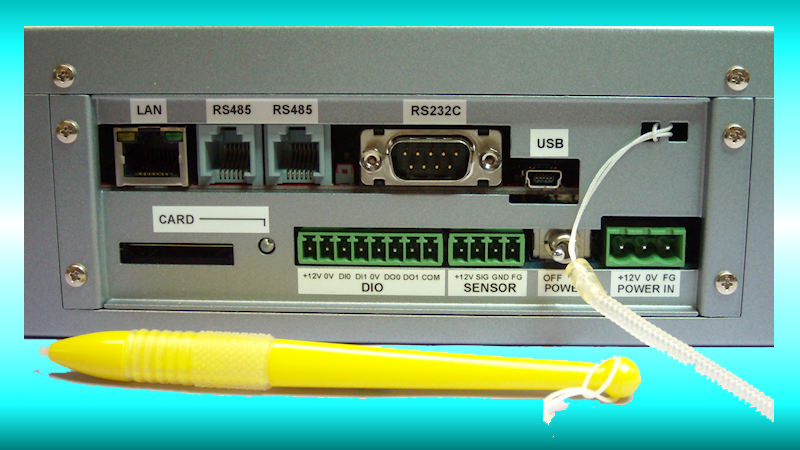

Interface Connector
入出力インタフェースコネクタ部

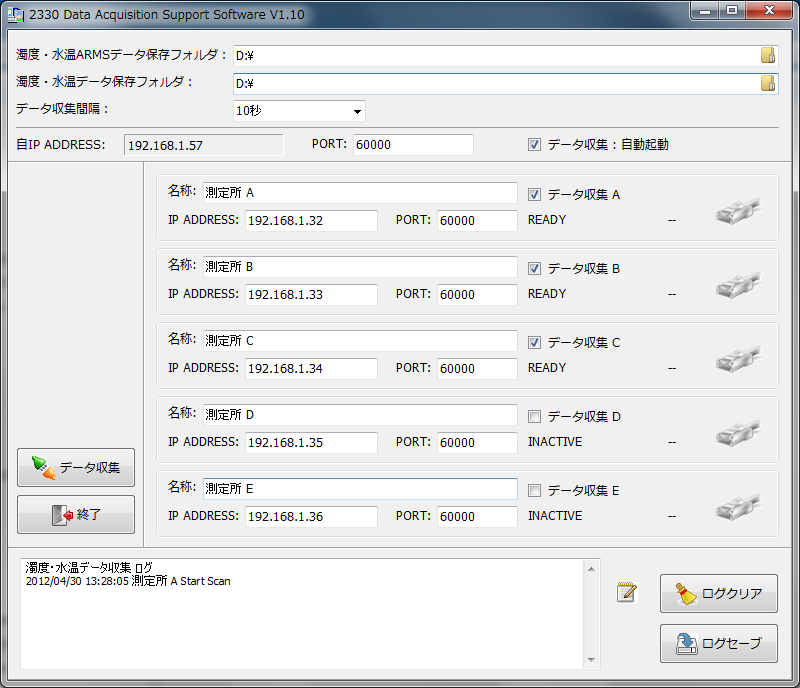

2330DAQ-v1.10 Turbidity Data Acquisition Support Software
2330DAQ 濁度計データ収集サポートソフトウェアは2330濁度センサーコントローラ・ロガーをLAN接続して
測定データを収集しファイルに保存するソフトウェアです．
最大５ヶ所のデータを収集できます．
データごとのファイルと１日単位のファイルを作成しますのでリアルタイム処理と集計処理を簡単に行うことができます．
短い間隔でデータを収集してデータが更新されている場合のみにファイルを作成または更新しますのでデータの取りこぼしがありません．
プログラムの動作を記録するログ機能があります．
ARMS(Aquatic Realtime Management System)用データファイルとして運用しています．
